Magnetfeld-Wandabschirmung
Projekt: Flughafen Berlin-Schönefeld, EasyJet-Terminal Abschirmzweck: Funktionsfähigkeit von Personenschleusen im Sicherheits-Kontrollbereich ermöglichen |
||||
|

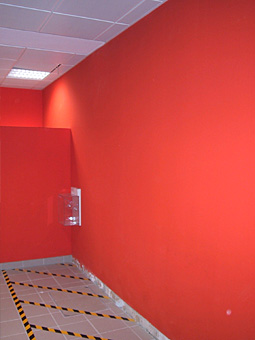

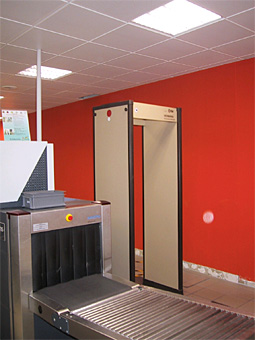

Vor der Abschirmung: Ein Metalldetektor-Tor im Sicherheits-Kontrollbereich ist nicht funktionsfähig. Ursache der Störungen sind relativ starke niederfrequente magnetischen Flussdichten am Standort, die von einer Niederspannungshauptverteilung ausgehen, die sich im Nebenraum befindet. |

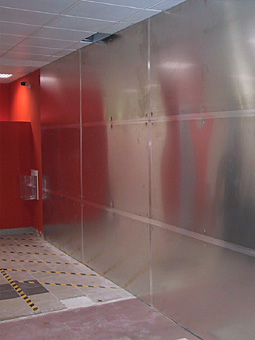

Maßnahme: Wandabschirmung mit der Abschirmtechnik EMV-tech-MagnoShield® Zur Minimierung der Störungen wird eine Magnetfeld-Flächenabschirmung an der Wand installiert, an deren anderer Seite die NSHV steht. |
Nach der Abschirmung: Durch die Installation von EMV-tech-MagnoShield® werden die auftretenden magnetischen Feldanteile der 50 Hz-Felder an der Wand, und am bisherigen Standort des Metalldetektor-Tores, erheblich reduziert. Die an dem Metalldetektor-Tor anliegende Störspannung wird von ca. 60.000mV auf 300mV reduziert. Die Nutzung des Metalldetektor-Tores wird erstmals ermöglicht. |
||
 |
 |
 |
||
